固话一：0510-88888016 贺部长
固话二：0510-88888017 孙经理
固话三：0510-83076068 贺庆镇
固话四：0510-83076658 姜园园
固话五：0510-83079993 高经理
固话六：0510-83079994 季经理
传真：0510-83079997 自动接收
手机： 189 0152 2222 总经理
手机：132 1875 9999 副总
手机：133 3878 6068 贺部长
手机：133 8220 6068 孙经理
手机： 133 7366 1878 高经理
上网洽谈工具：QQ 473334606
邮箱：473334606@qq.com
地址：无锡市惠山区--钱桥镇工业区--（南西漳工业园）运河西路2号仓库
Q235B方管作为建筑、机械及工程领域的基础材料，其性能直接影响结构安全与成本效益。

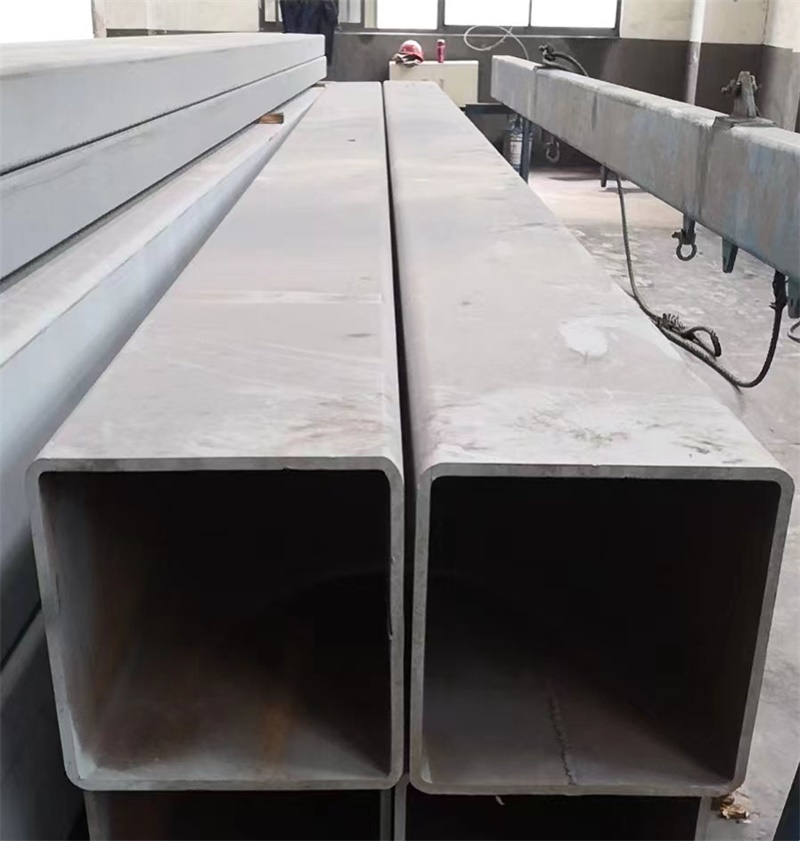

Q235B方管核心特性与应用指南
Q235B方管作为建筑、机械及工程领域的基础材料，其性能直接影响结构安全与成本效益。以下从材料特性、应用场景、选型标准及施工注意事项四方面展开分析。
一、Q235B方管核心参数解析
1. 材质标准与化学成分
执行标准：GB/T 700-2006(碳素结构钢)
化学成分(质量分数)：
| 元素 | C（碳） | Si（硅） | Mn（锰） | P（磷） | S（硫） |
|---|---|---|---|---|---|
| 含量范围 | ≤0.22% | ≤0.35% | 0.30-0.70% | ≤0.045% | ≤0.045% |
特性：低碳含量保证焊接性，锰元素提升强度，磷硫含量控制避免冷脆性。
2. 力学性能
| 指标 | 数值 | 意义 |
|---|---|---|
| 屈服强度（σs） | ≥235MPa | 结构承载能力基准值 |
| 抗拉强度（σb） | 370-500MPa | 断裂前******承受应力 |
| 伸长率（δ5） | ≥26% | 塑性变形能力，影响抗震性能 |
| 冲击韧性（AKV） | ≥27J（-20℃） | 低温抗脆断能力 |

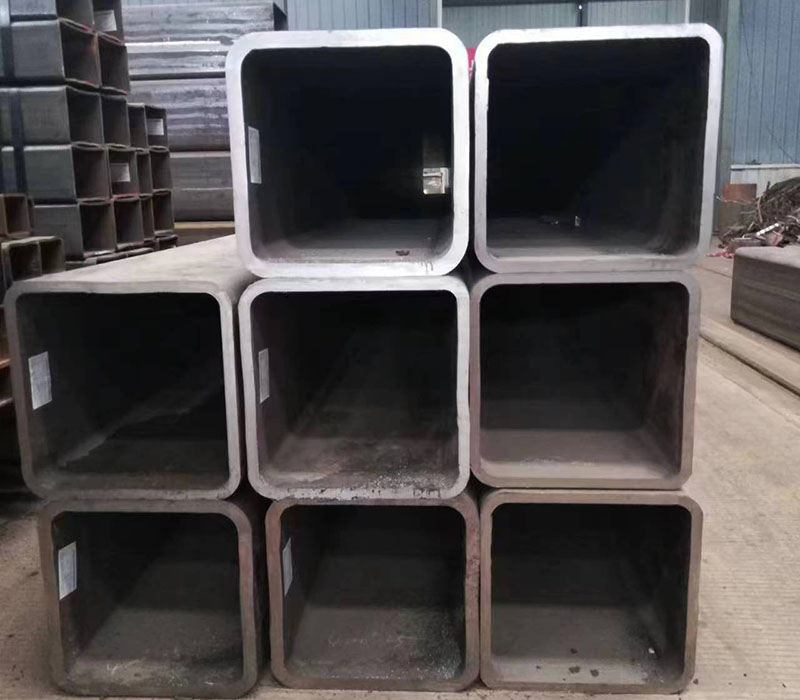

3. 规格范围
边长：20mm×20mm至500mm×500mm(常用规格：40×40、50×50、100×100)
壁厚：1.5mm至20mm(经济性壁厚：3-8mm)
长度：6m、9m、12m(可定制)
二、Q235B方管应用场景与选型建议
1. 典型应用场景
| 领域 | 具体应用 | 关键需求 |
|---|---|---|
| 建筑结构 | 钢结构厂房、桥梁、塔架 | 强度高、焊接性好 |
| 机械制造 | 设备框架、输送机支架 | 成本低、加工方便 |
| 农业设施 | 温室大棚骨架、养殖围栏 | 耐腐蚀性要求低、轻量化 |
| 市政工程 | 护栏、广告牌支架 | 抗风压、易安装 |
2. 选型核心指标
承载需求：
静载结构(如仓库货架)：边长≥50mm，壁厚≥3mm
动载结构(如起重机轨道)：边长≥100mm，壁厚≥8mm
环境适应性：
潮湿环境(如沿海地区)：建议镀锌处理(盐雾试验≥500小时)
腐蚀性环境(如化工区)：改用Q345B或不锈钢方管
成本优化：
跨度≤6m：优先选40×40×3mm方管(单位承载成本******)
跨度6-12m：推荐80×80×4mm方管(性价比******)
三、Q235B方管施工注意事项
1. 加工与焊接
切割：
机械切割(锯床/等离子切割)优于火焰切割(避免热影响区脆化)
切割面粗糙度≤Ra12.5μm，减少应力集中
焊接：
焊条型号：E43系列(匹配Q235B强度)
焊接参数：电流120-180A，电压22-28V，速度15-20cm/min
焊后处理：400℃去应力退火(消除残余应力，防止变形)
2. 防腐与安装
防腐处理：
短期防护：喷涂环氧富锌底漆(干膜厚度≥60μm)
长期防护：热镀锌(锌层厚度≥65μm，寿命延长5-10倍)
安装规范：
螺栓连接：扭矩值符合GB/T 3098.1(M12螺栓扭矩80-100N·m)
焊缝检查：超声波探伤(UT)检测焊缝内部缺陷(合格率≥95%)
四、Q235B方管与其他材质对比
| 对比项 | Q235B方管 | Q345B方管 | 不锈钢方管（304） |
|---|---|---|---|
| 屈服强度 | ≥235MPa | ≥345MPa | ≥205MPa |
| 成本 | ★★★☆☆（低） | ★★★★☆（中） | ★★★★★（高） |
| 耐腐蚀性 | ★☆☆☆☆（差） | ★☆☆☆☆（差） | ★★★★★（优） |
| 适用场景 | 普通建筑、机械 | 高层建筑、桥梁 | 食品设备、沿海工程 |
选型建议：
预算有限且无特殊要求 → Q235B方管
高强度需求 → Q345B方管
腐蚀性环境 → 不锈钢方管
五、常见问题与解决方案
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 焊接裂纹 | 焊材不匹配或冷却过快 | 改用E43焊条，焊后缓冷至150℃以下 |
| 局部变形 | 切割热影响或吊装不当 | 切割后校直，吊装采用4点平衡法 |
| 锌层脱落 | 镀锌前除锈不彻底 | 喷砂处理至Sa2.5级，镀锌温度≥450℃ |
| 承载不足 | 规格选型偏小 | 重新核算荷载，更换更大规格方管 |
六、总结与推荐
核心优势：
性价比高(成本仅为不锈钢的1/3)
加工性能好(可焊接、弯曲、冲孔)
供货周期短(常规规格现货充足)
选型原则：
静态荷载：边长=跨度/20，壁厚=边长/20
动态荷载：边长=跨度/15，壁厚=边长/15
替代方案：
轻量化需求：改用铝合金方管(密度仅为Q235B的1/3)
高温环境：选用Q355NH耐候钢方管(600℃下强度保留率≥60%)
通过科学选型与规范施工，Q235B方管可满足80%以上常规工程需求，实现“安全可靠、经济高效”的目标。
